网线水晶头排线图片,ab两种标准排线顺序

来源:未知 责编:fang 时间:2022-11-18
导读网线作为我们日常使用电脑时的必备连接线,出现问题额几率还算是比较大的,特别是网线水晶头的位置,很容易出现线路老化脱落的问题。其实网线水晶头排线有2种方法,下面我们就

网线作为我们日常使用电脑时的必备连接线,出现问题额几率还算是比较大的,特别是网线水晶头的位置,很容易出现线路老化脱落的问题。其实网线水晶头排线有2种方法,下面我们就来看看网线水晶头排线图片吧。

网线水晶头排线图片

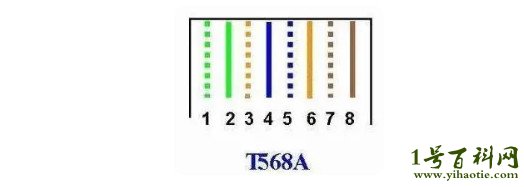

1、网线水晶头568A标准排序

1 - 绿白,2 - 绿,3 - 橙白,4 - 蓝,5 - 蓝白,6 - 橙,7 - 棕白,8 - 棕

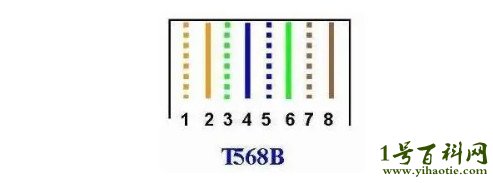

2、网线水晶头568B标准排序

1-橙白,2 - 橙,3 - 绿白,4 - 蓝,5 - 蓝白, 6 - 绿,7 - 棕白,8 - 棕

网线水晶头接法步骤图解

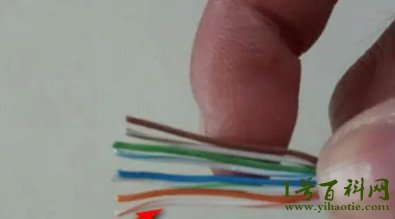

1、首先我们需要使用网线钳中间的圆形部位将外皮剥掉,剥的时候小心一点,不要伤到里面的8根线。

2、外皮剥掉之后,我们将8根双绞线按照上文种568B的顺序进行排列。

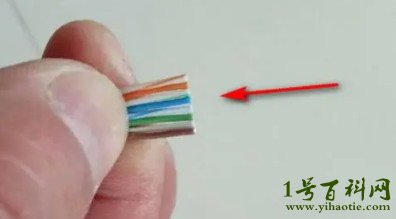

3、使用网线钳将多余且不整齐的线修剪整齐。

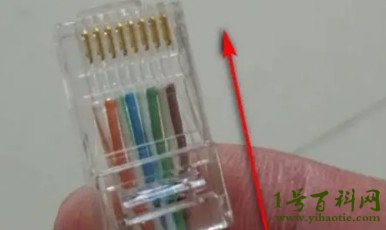

4、拿出水晶头,将水晶头的铜片朝上,并将排列好的网线直接插进水晶头里。

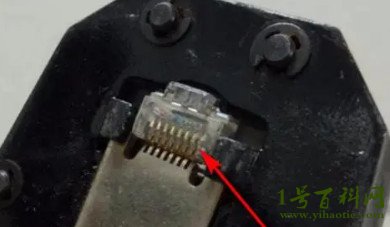

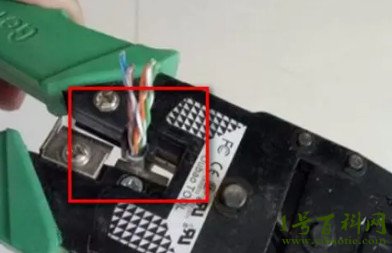

5、最后使用网线钳将其夹紧即可。另一头水晶头的接法基本相同,这样两头就都接好了。

6、最后我们可以使用网线测试仪来检测网线是否能够正常工作;当然,如果没有网线测试仪的话,可以直接插到路由器上和电脑连接,看看能否正常上网即可。
